優れた均温特性を持つ管状炉です。
炉長の約７割が均一な温度になりますので、大きな試料や複数の試料を同時に処理できます。
試料に合わせてホルダーをカスタマイズできます。(オプション) |
|
|
 |
|
|
|
 |

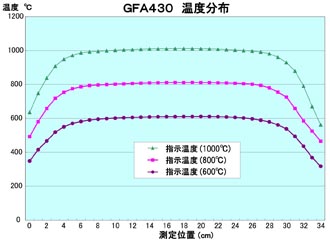

優れた均温特性 |
|
真空、大気、ガスフロー等各種加熱条件に対応。(超高真空モデルもあります。) |
|
昇降温速度が早い |
|
|
|
|
|
|
|
| |
 |
|
|
|
|
シリコンウエハー、セラミックス、圧電材料等の熱処理 |
|
加熱中電気抵抗測定 |
|
CVD装置 |
|
カーボンナノチューブの作成 |
|
粉体試料の加熱 |
|
大型生産炉の加熱条件確認 |
|
鉄鋼材、金属材料の焼鈍 |
|
昇温中試料への紫外光照射 |
|
単結晶の生成 |
|
|
|
 |
|
|
|
均温熱処理装置には、炉の大きさにより下記のモデルがあります。 |
|
|
| |
| モデル名 |
GFC650V |
GFA430VN |
GFA430UHV |
GFB450 |
| 最高到達温度 |
1000℃ |
| 常 用 温 度 |
900℃ |
| 均 温 容積(mm) |
約φ55×300 |
約φ36×200 |
約φ36×350 |
| 昇 温 速 度 |
室温から1000℃まで30min |
| 降 温 速 度 |
1000℃から100℃まで約1H (強制空冷で約30min） |
| 最大到達真空度 |
5×10-4Pa |
5×10-6Pa |
5×10-4Pa |
| 電 力 |
3kW |
1.5kW |
2kW |
| 冷却水量 |
1L/min |
不要 |
1L/min |
|
|
|
|
 |
|
|
|
 |
|
|
|
 |
|
|
クリーン雰囲気昇温
均温容積φ55×300mmの均温熱処理装置
温度分布 1000℃±5℃
2inch程度の試料を複数枚同時加熱ができます。 |
|
|
 |
|
|
|
 |
|
|
卓上サイズで熱処理できるベストセラー器です。

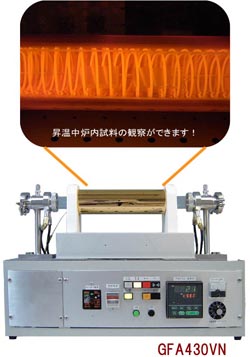

小型ながらφ36×200mmの均温容積を持ち、複数の試料を同時処理できます。 |
|
| 両端の真空フランジ部にはNW40と1/4パイプ継手があり、真空置換後にガスフローしながら試料を加熱できます。 |
|
|
 |
|
|
|
|
|
 |
|
|
超真空熱処理炉心管を使用し、10-6Paの超高真空中加熱ができます。
酸化を嫌う金属等の熱処理に最適です。 |
|
| ロードロック室や試料搬送などのオプションもご用意しております。 |
|
|
 |
|
|
|
 |
|
|
炉長500mmの均温熱処理装置
細長い試験片の熱処理用
水平移動中試料の熱処理 |
|
|
 |
|
|
|
 |
|
|
φ200×500mmL等の大型サイズ品の製作もできます。
複数の加熱ゾーン温度勾配炉、縦型使用、電磁誘導対策など、カスタム化もご相談ください。 |
|
|
 |
|
|
|
|
|
|
|
|
 |
|
